Large échelle sans brosse 300r/Min de moteur synchrone à C.A. de TMW LE CEI gigaoctet de 10 kilovolts

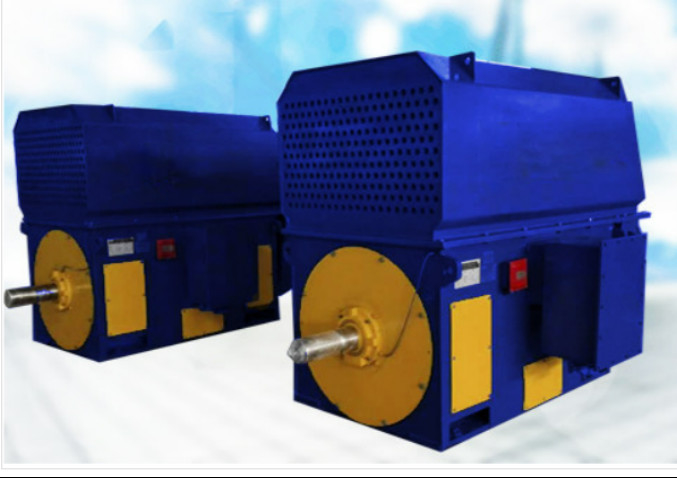

Moteur synchrone sans balais TMW 500-36/2600 10KV

Les moteurs synchrones triphasés à courant alternatif à grande échelle pour mines de la série TDMK (TMW) sont conformes aux normes nationales telles que JB/T1473-2000 "Conditions techniques pour les moteurs synchrones triphasés à courant alternatif à grande échelle pour mines". Cette série de moteurs adopte une structure soudée en tôle d'acier, et la méthode de ventilation est une ventilation naturelle ouverte, et peut également être réalisée en une méthode de ventilation par conduit d'air entièrement fermé. Le moteur et le broyeur sont connectés par un accouplement, et l'accouplement ne supporte que le couple, pas les forces axiales et radiales. Il est recommandé d'utiliser un accouplement à embrayage pneumatique, ce qui est bon pour le démarrage sous forte charge. Les paliers lisses à socle adoptent généralement une structure à anneau d'huile ou une structure de lubrification composée (station d'huile fine), en fonction de la structure et de la charge spécifiques. Le palier de siège est installé sur la plaque de base avec une plaque de support isolante au milieu pour empêcher la génération de courant d'arbre.
Cette série de produits est largement utilisée dans la transmission des broyeurs à boulets, des broyeurs à barres, des broyeurs à charbon, etc.

Caractéristiques du moteur TDMK(TMW) série TDMK500-36/2600 10KV
Le moteur est horizontal.
Prolongement d'arbre cylindrique, d'autres formes de dessin (sans clavette) sont optionnelles.
Base de soudure de plaque, base de type boîte en option.
Adopter un palier lisse (type couvercle d'extrémité ou type siège), une lubrification composée (ou une lubrification composée + un sommet d'huile haute pression).
La bague collectrice est située à l'extérieur du palier à l'extrémité sans prolongement d'arbre, et il y a une position d'installation de l'encodeur à l'extrémité de l'arbre rotatif. Le couvercle de la bague collectrice est fixé au couvercle d'extrémité.
Vu de l'extrémité du prolongement de l'arbre, la boîte de jonction principale, la boîte de jonction de mesure et le câblage du réchauffeur sont situés sur le côté droit de la base de la machine (ou sur le côté gauche selon les exigences de l'utilisateur).
Un refroidisseur air-eau avec un ventilateur de refroidissement est installé sur le dessus (ou le côté) du châssis de type boîte.
Avec plaque de montage inférieure et boulons d'ancrage, en option avec plaque de montage inférieure et boulons d'ancrage, le contrat de commande nécessite des instructions spéciales.
