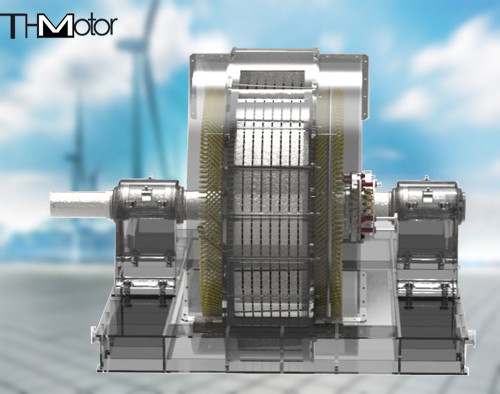

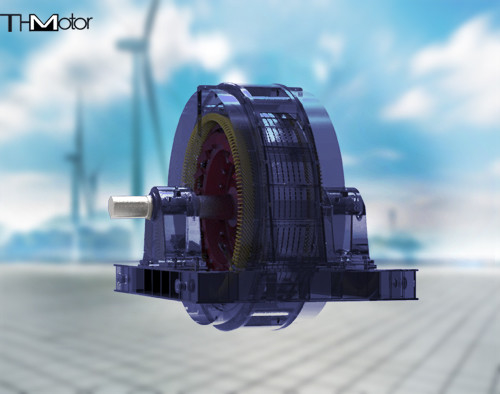

TDMK moteur synchrone à courant alternatif réversible IP55 pour usine minière

TDMK AC MOTEUR SYNCHRONE POUR MURNE MOTEUR MOTEUR RÉVERSIBLE RÉVERSIBLE

Les moteurs synchrones triphasés TDMK (TM) pour les usines de mines sont spécialement conçus pour les rouleaux. Le mode de démarrage est le démarrage à pleine pression. Si la capacité du réseau est insuffisante, la tension peut être réduite de manière appropriée pour commencer. La fabrication est conforme aux "exigences techniques de base de GB755 pour les machines électriques rotatives" et JB8 / DQ3449 "Conditions techniques pour les grands moteurs synchrones triphasés".

Le moteur synchrone triphasé TDMK (TM) pour l'usine de mines est adapté à l'altitude ne dépassant pas 1000 m et la température moyenne de refroidissement ne dépassant pas 40 degrés. La tension nominale de cette série de moteurs est de 6000v, et 3000v et 10000v peuvent également être fournies en fonction des besoins des utilisateurs. La plage d'écart de tension admissible est de + 5%, la fréquence de puissance nominale est de 50 Hz et le facteur de puissance nominal est de 0,9 (leader).

Le moteur synchrone triphasé pour le moulin à mine TDMK (TM) a une extrémité d'extension de l'arbre cylindrique, et sa direction de rotation doit être tournée dans la direction spécifiée par le signe. La direction de rotation est généralement dans le sens antihoraire lorsqu'elle est vue depuis l'extrémité du cycle du collecteur. dans le sens des aiguilles d'une montre. Lorsque le moteur et le moulin sont connectés par un couplage, l'extension de l'arbre du moteur ne peut pas supporter la force radiale externe ou la force axiale.

TDMK (TM) Système d'excitation de moteur synchrone triphasé pour Mine Mill adopte le dispositif d'excitation du thyristor. Le moteur permet un démarrage direct complet. Si le réseau électrique de l'utilisateur ne permet pas à la tension complète de démarrer directement, le démarrage de la baisse peut également être utilisé. À l'heure actuelle, le courant de démarrage du moteur diminue proportionnellement à la tension du borne, et le couple de départ diminue proportionnellement au carré de la tension de borne. Riches du stator: Il y a six leads, U1, VI, W1, U2, V2, W2 respectivement et les câbles de caoutchouc haute tension sont utilisés pour entraîner les clips en bas du cadre, et peuvent également être transformés en boîte de jonction pour le câblage au besoin.

Le mode de ventilation du moteur synchrone triphasé TDMK (TM) pour le moulin à mine est de type ouvrir la ventilation naturelle ou peut être transformé en type de ventilation du canal entièrement fermé.

Cadre: soudé avec des plaques en acier, la partie inférieure du cadre est l'extrémité de sortie du moteur.

Stator: Le noyau du stator est composé de feuille en acier en silicium à perte à perte à faible perte de 0,5 mm perforée et empilée en forme de ventilateur. Les segments de base sont séparés par des conduits d'air. Les enroulements sont formés par des bobines à courte distance à double distance, en utilisant une isolation de classe B ou une isolation de classe F. L'augmentation de la température est évaluée en fonction du niveau B pour aider à prolonger la durée de vie: les extrémités de l'enroulement sont fixes de manière fiable et liées, et sont traitées avec un processus de peinture sans solvant d'intrusion de pression sous vide. Test de tension résistée, le moteur a des performances d'isolation excellentes et fiables, une bonne résistance mécanique et une forte résistance à l'humidité.

Rotor: Les poteaux magnétiques sont perforés à partir de plaques en acier et montés sur le rotor de joug avec les bobines de poteau magnétique. Les bobines de poteau magnétique sont une isolation de classe B ou de classe F. Lorsque l'utilisateur adopte un embrayage pneumatique, le formulaire de conception d'arbre ou de poinçonnage de l'arbre peut être sélectionné en fonction des exigences de l'utilisateur. .

Les moteurs de la série TDMK sont principalement utilisés pour conduire de grands moteurs synchrones en trois phases utilisés dans les usines minières, principalement pour conduire des moulins à bouée de type grille, des moulins à canne, des moulins à charbon, etc.
