Motor synchrone sans balais de 300r / min à grande échelle 10 kV IEC GB

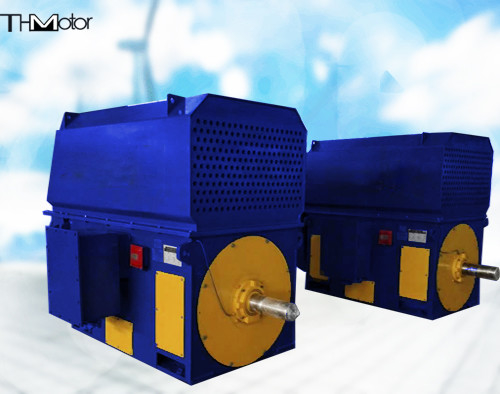

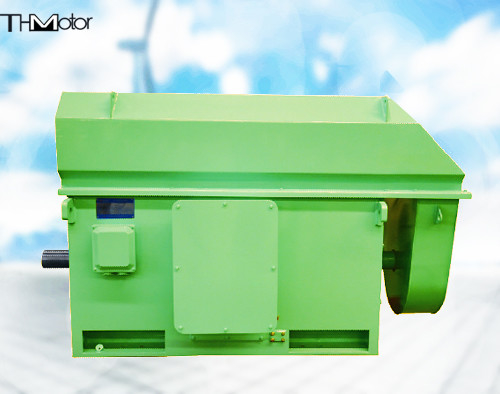

Moteur synchrone sans balais TMW 500-36/2600 10KV

Les moteurs synchrones triphasés à courant alternatif de grande taille de la série TDMK(TMW) pour broyeurs miniers sont conformes aux normes nationales telles que JB/T1473-2000 "Conditions techniques pour les moteurs synchrones triphasés à courant alternatif de grande taille pour broyeurs miniers". Cette série de moteurs adopte une structure soudée en tôle d'acier, et le mode de ventilation est la ventilation naturelle ouverte, et peut également être réalisée en mode de ventilation par conduit entièrement fermé. Le moteur et le broyeur sont reliés par un accouplement, qui ne supporte que le couple, pas la force axiale et la force radiale. Il est recommandé d'utiliser un accouplement à embrayage pneumatique, ce qui est propice au démarrage avec de fortes charges. Le palier lisse de type siège adopte généralement la structure à anneau d'huile ou la structure de lubrification composite (avec station d'huile fine), en fonction de la structure et de la charge spécifiques. Le palier de type siège est installé sur la plaque de base avec une plaque de support isolante au milieu pour empêcher la génération de courant d'arbre.
Cette série de produits est largement utilisée dans la transmission des broyeurs à boulets, des broyeurs à barres, des broyeurs à charbon, etc.

Caractéristiques du moteur TDMK(TMW) série TDMK500-36/2600 10KV
Le moteur est horizontal.
Prolongement d'arbre cylindrique, d'autres formes de dessin (sans clavette) sont optionnelles.
Base de soudure de plaque, base de type boîte optionnelle.
Adopter un palier lisse (type couvercle d'extrémité ou type siège), une lubrification composite (ou une lubrification composite + un sommet d'huile haute pression).
La bague collectrice est située à l'extérieur du palier à l'extrémité sans prolongement d'arbre, et il y a une position d'installation de l'encodeur à l'extrémité de l'arbre rotatif. Le couvercle de la bague collectrice est fixé au couvercle d'extrémité.
Vu de l'extrémité du prolongement de l'arbre, la boîte de jonction principale, la boîte de jonction de mesure et le câblage du réchauffeur sont situés sur le côté droit du socle de la machine (ou sur le côté gauche selon les exigences de l'utilisateur).
Un refroidisseur air-eau avec un ventilateur de refroidissement est installé sur le dessus (ou le côté) du châssis de type boîte.
Avec plaque de montage inférieure et boulons d'ancrage, en option avec plaque de montage inférieure et boulons d'ancrage, le contrat de commande nécessite des instructions spéciales.
