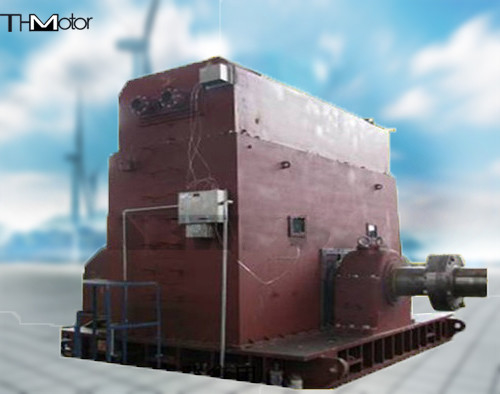

Moteur synchrone à excitation sans balais 16 pôles IC37 IC81W

Taw 5000KW 16 pôles Moteur synchrone sans balai

Générateur synchrone d'excitation sans balai de type sécurité accrue de la série TAW intègre la technologie à l'épreuve des explosions, la technologie électronique, la technologie de commande automatique et la technologie moteur,et a été identifié comme "remplacement de produits importés" par SinopecUtilisé dans les entreprises pétrochimiques nationales et étrangères, les entreprises sidérurgiques, les entreprises chimiques charbon, etc., avec une part de marché de 70%.haute efficacitéIl a de nombreuses variétés et des spécifications complètes pour répondre aux différents besoins des utilisateurs.Son niveau technique et ses indicateurs de performance sont de premier plan au niveau national. The TAW8800kw-20P increased safety brushless excitation synchronous generator used in the world's first set of 1 million tons/year direct coal liquefaction plant to drive the reciprocating compressor has the largest capacity among similar products and fills the international gap.

La puissance est de 500 kW à 10000 kW.
La tension nominale est de 3300 V, 6000 V ou 10000 V.
Marque à l'épreuve des explosions: ExeIIT3, ExeIIT2, ExeIIT1;
fréquence nominale: 50 Hz;
Velocité synchrone: 500 375 333 300 250 tours/min
Grade de protection: corps principal IP44, boîte de jonction IP54;
méthode de refroidissement: IC81W (refroidissement par eau) ou IC616 (refroidissement par air forcé);
Grade d'isolation: grade F; l'élévation de température est évaluée par grade B;
méthode d'installation: IM7315;

Les performances à l'épreuve de l'explosion du moteur doivent être conformes aux normes suivantes:

a) GB 3836.1-2000 Exigences générales relatives aux équipements électriques résistants aux explosions utilisés dans un environnement explosif

b) GB 3836.3-2000 Équipement électrique à l'épreuve des explosions utilisé dans un environnement explosif Partie 3: sécurité accrue Type: "e"

c) JB8973-1999 Exigences techniques à l'épreuve de l'explosion pour le moteur synchrone d'excitation sans balai de type à sécurité accrue

d) JB8974-1999 Exigences techniques pour le moteur synchrone à excitation sans balai de la série TAW à sécurité accrue

e) GB755-2000 Moteurs à rotation: notes et performances

Le symbole de résistance à l'explosion eIIT3 s'applique à l'environnement dangereux avec une zone de température de groupe T3 2 susceptible d'exploser dans l'usine.

Plage de sortie du moteur ((1000-9000) kW, Voltage 6000V 10000V, Fréquence 50Hz, Facteur de puissance cos 0,9 (à l'avance),

L'excitation sans pinceau.

Nombre de pôles: 16 18 20 avec 375 r/min 333 r/min et 300 r/min respectivement.

Sous tension nominale, la valeur garantie du couple de traction est de 1,6 fois le couple nominal.
