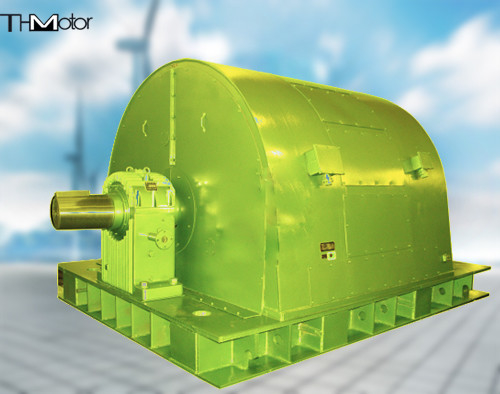

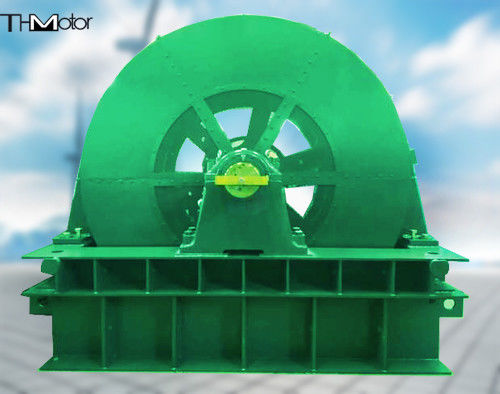

Construction du moteur synchrone 20000KW à C.A. de ventilateur d'industrie de pompe

Moteur synchrone à C.A. T3000 pour machiner la pompe et le grand ventilateur d'industrie

Chaîne de puissance : 1000kW~20000KW
Nombre de poteaux : 4~24. Peut être conçu selon les besoins spéciaux.
Tension évaluée : 3000V, 6000V, 10000V, etc.
Caractéristiques techniques : facteur de puissance réglable, vitesse constante, entretien facile.
Domaines d'application : conduisez le grand équipement général tel que les fans, pompes, compresseurs, etc., utilisés dans la métallurgie, le pétrole, le courant chimique et électrique, la garde de l'eau et d'autres industries.

Les moteurs synchrones ont de diverses structures : en plus de la double structure de rapport générale de siège, il y a également pleine suspension, shaftless, soutenant la structure seatless, demi suspension, structure de rapport simple de siège ; structure mobile de redresseur ; anneau de collecteur avec le dispositif de couverture, structure Pression-aérée positive de sécurité ; les structures rondes et en forme de boîte, incidences peuvent résister à la poussée biaxiale et peuvent courir en avant et renverser, etc. ; installation se refroidissante, horizontale et verticale d'auto-ventilation ; la structure d'excitation de thyristor avec la bague collectrice et la brosse, là sont également les structures sans brosse d'excitation. Les niveaux de tension sont 380V, 3kV, 6kV, 10kV, etc. Le type de protection de moteur a de divers types de protection d'IP00 à IP54.
Tous le cadre, le couvercle d'embout et l'embase du moteur synchrone sont faits de plaques d'acier. Le redresseur et l'incidence sont équipés des éléments de mesure de la température, qui peuvent surveiller la température du moteur. Le rotor adopte les pôles magnétiques de type poteau saillants. Des fans sont installées aux deux extrémités du joug. L'air de refroidissement entre des montures aux deux extrémités, écrit le noyau de rotor, et des évasions à la bouche d'air de la base de machine par les fentes radiales de ventilation de redresseur. L'effet de refroidissement est bon. Il y a également conduit, demi ventilation de conduit, refroidissement de l'air-eau et types de refroidissement air-air ; les incidences incluent des incidences de glissement de couvercle d'embout, des incidences de glissement de siège (circulation d'huile de pression se refroidissant), et des roulements de couvercle d'embout (lubrification de graisse, etc.).

Description modèle
T-------Moteur synchrone
TK-------Moteur synchrone pour le compresseur d'air
TL------Moteur synchrone vertical
TKK-----moteur synchrone avec le refroidisseur air-air
LE TM-----Moteur synchrone pour le broyeur à boulets
TKS------avec le moteur synchrone de refroidisseur de l'air-eau
