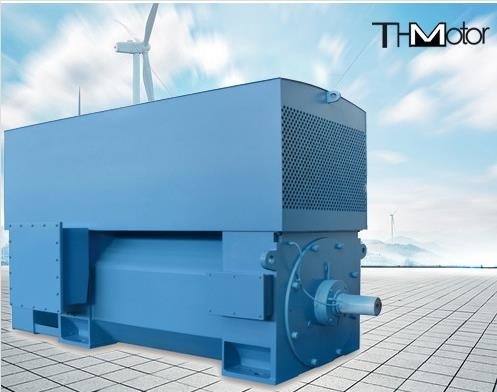

Moteur à courant alternatif haute tension de 400 à 6000 kW moteur à induction électrique IP23

IP23 IP54 IP55 Moteurs électriques à induction haute tension AC pour l'acier de laminage

Aperçu du produit

Y. La classe de puissance, les performances électriques, la dimension d'installation et la tolérance des moteurs asynchrones triphasés haute tension de taille moyenne des séries YKS et YKK (cadre n° 355-630) sont conformes à la norme nationale gb755 relative à la classification et aux performances des moteurs rotatifs, à la norme de la Commission électrotechnique internationale iec34-1 relative à la classification et aux performances des moteurs rotatifs, et aux normes de l'industrie des machines jb/t7593, jb/t10315.1, jb/t10315.2, etc.

Selon gb4942.1 et iec34-5, le degré de protection du boîtier de cette série de moteurs comprend respectivement IP23, ipw24, IP44 et IP54. Le moteur IP23 peut être transformé en IP44 (ventilation par tuyau) selon les exigences de l'utilisateur. Si les utilisateurs ont besoin d'autres degrés de protection, ils peuvent être fournis séparément.

Les méthodes de refroidissement de cette série de moteurs sont ic01, ic611 et ic81w selon gb/t1993 et iec34-6 méthodes de refroidissement pour les machines électriques rotatives. Si les utilisateurs ont besoin d'autres méthodes de refroidissement, elles peuvent être fournies séparément.

La structure et le type d'installation de cette série de moteurs sont IMB3 (horizontal avec pieds), ce qui est conforme à gb997 et iec34-7.

1, Description de l'organisation

La base du moteur est soudée par une plaque d'acier et adopte la structure globale en forme de boîte carrée, qui présente les caractéristiques de légèreté et de grande rigidité. Le stator adopte la structure de montage par pression externe, l'enroulement du stator adopte une isolation de classe F et les extrémités sont fermement liées. L'ensemble du stator adopte le procédé d'imprégnation sous vide de peinture sans solvant (VPI), de sorte que le stator devienne un ensemble solide avec de bonnes performances électriques et une bonne résistance à l'humidité.

Il existe deux types de rotors : en aluminium moulé et à bandes de cuivre. Le rotor en aluminium moulé est coulé à partir d'aluminium pur. Le rotor à bandes de cuivre est encastré dans la rainure par une bande de cuivre, et la bande de cuivre et l'extrémité

L'anneau adopte un procédé de soudage fiable.

Le palier du moteur peut être un roulement ou un palier lisse, et le degré de protection du palier doit être conçu selon IP54. S'il s'agit d'un roulement, il est lubrifié avec de la graisse et équipé de dispositifs de graissage et de drainage d'huile, qui peuvent être ravitaillés sans arrêter la machine. En cas de palier lisse, le système d'alimentation en huile est généralement fourni par l'utilisateur, et le rendement du moteur est légèrement inférieur à celui indiqué dans la fiche technique selon les normes pertinentes. La boîte de sortie principale est conçue selon la norme allemande DIN, et le degré de protection est IP54. Elle est généralement installée sur le côté droit du moteur (vue de l'extrémité de l'arbre prolongé). Selon les exigences de l'utilisateur, elle peut également être installée sur la gauche. Le trou de sortie de la boîte d'occurrence peut être commuté dans quatre directions : haut, bas, gauche et droite. Il existe un dispositif de mise à la terre séparé dans la boîte de sortie principale.

Le moteur est généralement à simple prolongation d'arbre, et la clavette de prolongation d'arbre est une clavette plate, qui peut également être transformée en double prolongation d'arbre selon les besoins de l'utilisateur.

Si les utilisateurs le souhaitent, ils peuvent installer des éléments de mesure de la température de l'enroulement du stator et des paliers, ainsi que des résistances chauffantes spatiales résistantes à l'humidité pour l'arrêt.

Spécifications du produit
