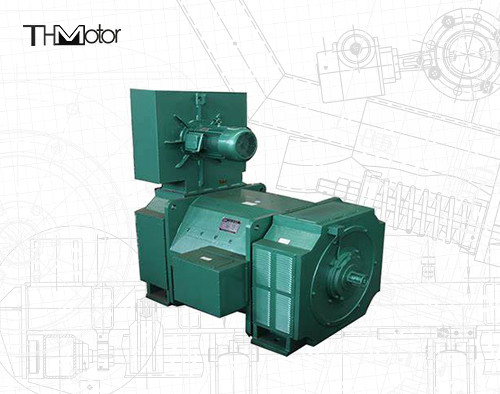

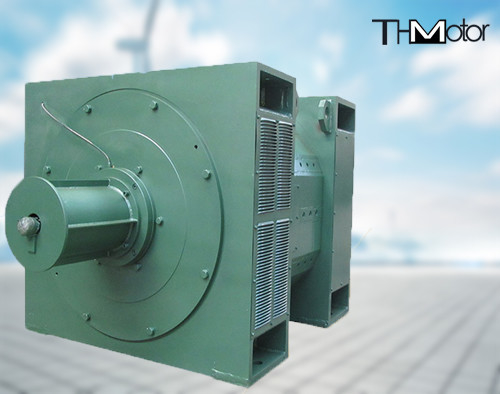

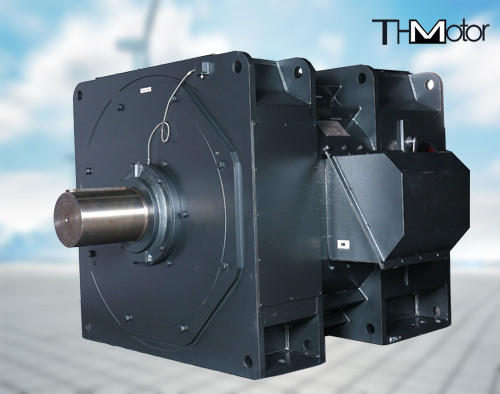

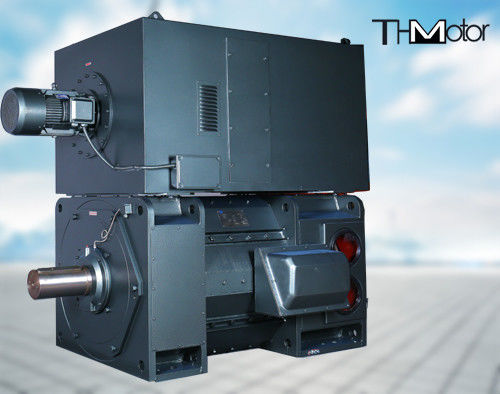

Série Z Moteur CC à haute tension moyenne 1600 kW IP23 IP44



I. Aperçu
Le cadre de cette série de moteurs a six hauteurs centrales, allant de 315 à 560 mm.
Les performances, les dimensions d'installation de contour et les exigences techniques de cette série de moteurs sont conformes aux normes nationales (GB) et aux normes internationales de la Commission électrotechnique (CEI).

2. Conditions d'utilisation
1. Cette série de moteurs peut être installée dans des situations avec des conditions environnementales relativement sévères. Mais la méthode de refroidissement correcte et le niveau de protection doivent être sélectionnés pour garder l'intérieur du moteur propre.
2. L'air de refroidissement de cette série de moteurs ne doit pas contenir d'acides, d'alcalis et d'autres gaz qui peuvent endommager les performances d'isolation et de commutation du moteur.

3. Si cette série de moteurs est utilisée dans les navires secs et les zones tropicales humides, et s'il y a du brouillard et de l'humidité dans l'environnement de travail, un accord doit être conclu séparément.

4. La puissance nominale de cette série de moteurs fait référence à la condition que l'altitude ne dépasse pas 1000 mètres et que l'humidité de l'air ambiant ne dépasse pas 40 ℃.

5. L'alimentation électrique de cette série de moteurs adopte l'alimentation statique du redresseur ou l'alimentation du générateur DC.

6. Lorsque le moteur est alimenté par une alimentation statique du redresseur, le nombre d'impulsions du redresseur ne doit pas être inférieur à 6, et le facteur d'entraînement de pointe de l'alimentation ne doit pas dépasser 10% sous la vitesse de base nominale, la tension nominale et le courant de charge nominal.
Performance du produit
1. La note de cette série de moteurs est le mode de travail continu (S1).
2. Il existe cinq tensions nominales standard de cette série de moteurs: 220 V, 330V, 440V, 550V, 660V et autres tensions peuvent également être dérivées, qui doivent être négociées lors de la commande.
3. Le mode d'excitation de base de cette série de moteurs est une excitation distincte. L'enroulement d'excitation a quatre terminaux de plomb, qui sont divisés en deux groupes. Lorsque les deux groupes sont connectés en série, la tension d'excitation est de 220 V et lorsqu'ils sont connectés en parallèle, la tension d'excitation est de 110 V. D'autres niveaux de tension d'excitation peuvent être commandés lors de la commande. convenu.
Cette série de moteurs permet une excitation forcée et la tension d'excitation forcée ne doit pas dépasser 500 V. Pendant une forte excitation, le courant d'excitation peut légèrement dépasser le courant d'excitation nominal momentanément, mais une fois le courant d'excitation stabilisé, il ne doit pas dépasser.



Moteur à courant continu moyen de la série Z
Power nominal 55KW - 1600KW
Tension nominale: 400v normal, 440v, 660v
Vitesse: 320 tr / min / 410 tr / min / 620 tr / min / 1200 tr / min
Classe de protection: IP23 / IP44
Classe d'isolation: F
Système de travail: S1
Type d'emballage: boîte en osier / boîte en bois pour fumigation à l'étranger
