Z4 Moulins à roulement Découpe des métaux Industrie métallurgique Moteurs à courant continu 1500 tours par minute

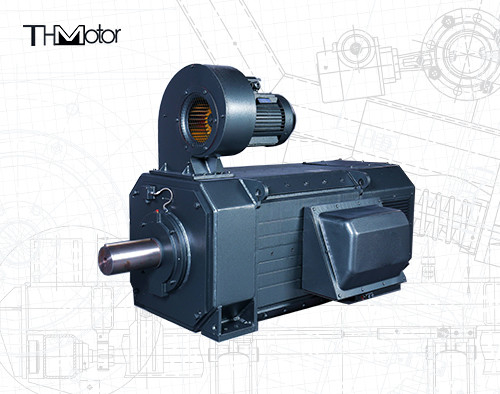

Moteurs CC Z4 pour laminoirs de l'industrie métallurgique, machines-outils de coupe de métaux

Aperçu du produit

Les moteurs CC de la série Z4 peuvent être largement utilisés dans divers secteurs industriels tels que les laminoirs de l'industrie métallurgique, les machines-outils de coupe de métaux,

la fabrication du papier, la teinture et le tissage, l'impression, le ciment, les machines d'extrusion de plastique, etc. Pour différentes spécifications, la plage de vitesse de mouvement constant et de régulation de vitesse ascendante à champ affaibli peut atteindre 1,0 à 3,0 fois la vitesse nominale, et le couple constant réduit la tension d'induit et la régulation de vitesse descendante peut être aussi basse que 20 tr/min.

Les dimensions d'installation externes de cette série de moteurs sont conformes à la norme internationale CEI 72, à l'exception de la dimension axiale 'B' entre les deux trous de pied.

Les performances et les exigences techniques de cette série de moteurs peuvent être évaluées conformément à la norme de la Commission électrotechnique internationale, CEI 34-1 ou à la norme nationale ouest-allemande DIN57530.

Cette série de moteurs adopte une structure polygonale avec une utilisation élevée de l'espace. Le corps du stator est de type stratifié, adapté à l'alimentation par redresseur, et peut résister aux conditions de fonctionnement du courant pulsatoire et des changements de courant rapides (changement de charge). Les pôles sont installés avec un positionnement précis et donc une bonne commutation.

La classe d'isolation du moteur est F, et la structure d'isolation fiable et le processus d'imprégnation sont adoptés pour assurer des performances d'isolation stables et une bonne dissipation thermique.

Cette série de moteurs présente les caractéristiques de petite taille, de bonnes performances, de légèreté, de puissance de sortie élevée, de rendement élevé et de haute fiabilité, et peut rivaliser avec les moteurs de niveau international avancé.

Le moteur peut fonctionner longtemps sans réacteur de lissage externe avec une alimentation par redresseur en pont triphasé entièrement contrôlé. Le moteur avec une tension nominale de 160 V est alimenté par une alimentation en pont monophasé. À ce moment, le circuit d'induit doit être connecté à un réacteur pour supprimer le courant pulsatoire. La valeur d'inductance est indiquée dans le tableau.

2. Introduction de la structure

Le moteur CC de la série Z4 adopte une structure octogonale entièrement stratifiée, qui a non seulement un taux d'utilisation de l'espace élevé, mais peut également résister aux courants dynamiques et aux changements rapides de courant de charge lorsqu'il est alimenté par un redresseur statique.

La méthode de refroidissement de base du moteur est IC06, c'est-à-dire la ventilation externe avec son propre ventilateur ; il peut également être IC17, c'est-à-dire que l'entrée d'air de refroidissement est un tuyau et la sortie est un échappement à persiennes ; il peut également être IC37, c'est-à-dire que l'entrée et la sortie d'air de refroidissement sont des tuyaux. Et il existe de nombreuses formes dérivées, telles que le type à auto-ventilation, le type à ventilateur axial, le type fermé, le type refroidisseur air/air, etc. Voir le tableau 1 pour le volume d'air de refroidissement, la pression d'air et la puissance du moteur du ventilateur requis pour chaque moteur de taille de châssis. Le niveau de protection de base de toute la série de moteurs est IP21S.

La position du boîtier de sortie du moteur est vue de l'extrémité de transmission (pas de l'extrémité du commutateur) sur le côté droit du châssis (c'est-à-dire le boîtier avant). Si l'utilisateur exige que le boîtier de sortie soit placé de l'autre côté du châssis, indiquez le boîtier inversé lors de la commande. L'arbre du moteur est fondamentalement une extension d'arbre unique, et la direction de l'arbre face au boîtier de sortie (boîtier positif) est l'arbre gauche. Si l'utilisateur le souhaite, il peut également être transformé en double extension d'arbre. La direction de rotation de base de l'arbre est vue de l'extrémité du commutateur dans le sens antihoraire. Le mode de transmission du moteur est un accouplement élastique. Il peut également être utilisé dans un mode de transmission avec une certaine force radiale (transmission par courroie ou par engrenage), et la force radiale admissible ne doit pas être supérieure à la valeur sur la courbe de l'annexe B.

3. Instructions de commande

1. Avant de passer une commande, veuillez vérifier l'échantillon du produit pour déterminer les spécifications du modèle et d'autres données du produit requis, et choisir autant que possible les produits de spécifications standard répertoriés dans l'échantillon. Veuillez indiquer le modèle du moteur, la puissance, la tension, la vitesse de rotation, le mode d'excitation, la tension d'excitation et la forme d'installation structurelle et d'autres données dans le contrat de commande, telles que Z4-180-31 37KW 440V 1000r/min séparément excité 180V, horizontal avec pieds ou IMB3.
2. Lorsqu'il existe des exigences particulières pour le produit, telles que la double extension d'arbre, la position du boîtier inversé du boîtier de sortie, la rotation inverse de l'arbre, etc., cela doit être clairement indiqué dans le contrat.
3. Si les variétés et les spécifications requises ne sont pas répertoriées dans ce catalogue, ou s'il existe d'autres exigences particulières, un contrat ou un accord de production d'essai doit être signé après négociation et accord entre les deux parties.
4. À l'exception de la clavette d'extension d'arbre du moteur, tous les accessoires ne sont pas inclus dans le champ de fourniture. Si les utilisateurs ont besoin d'accessoires ou de pièces de rechange, tels que des balais, des porte-balais, etc., veuillez indiquer les accessoires ou pièces de rechange requis dans le contrat à l'avance. Nom, spécification et quantité.
5. Si l'environnement d'utilisation est spécial, il doit être transformé en type tropical humide, veuillez indiquer "TH" après le modèle d'origine.
