Moteurs à haute tension de C.C du moteur 115v 220v z2 de C.C de série du CEI Z2 de la CE petits petits

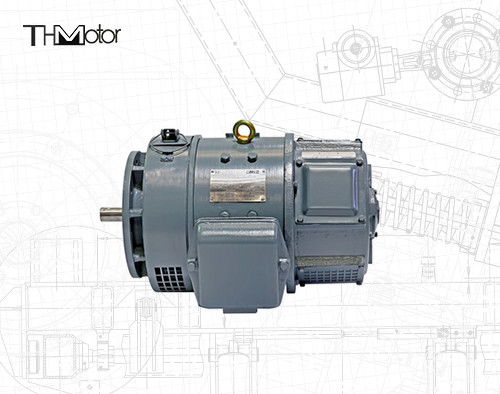

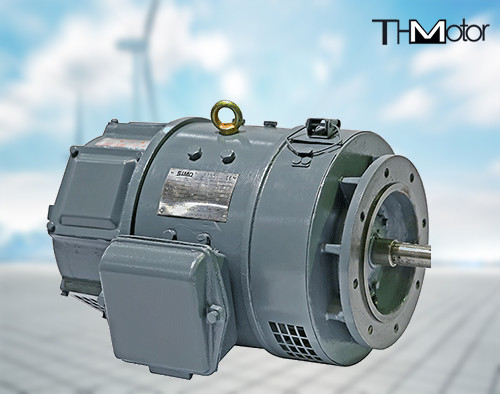

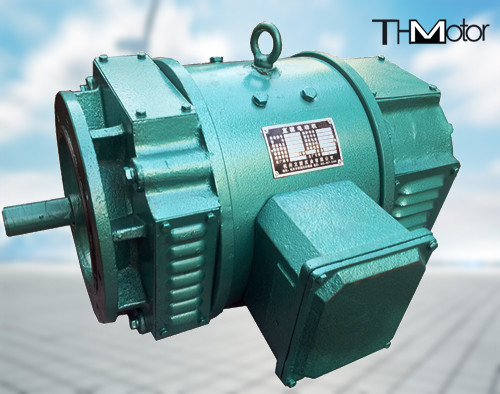

Moteurs à courant continu de petite taille série Z2

Aperçu du produit

I. Aperçu
1. Les moteurs à courant continu de petite taille série Z2 sont des séries standard de petits moteurs à courant continu émis par le Ministère de l'Industrie des Machines de la République populaire de Chine JB1104-68. Ils présentent les avantages d'une performance fiable et d'un prix bas, et sont encore largement utilisés dans les industries de l'impression et de la teinture, des machines d'emballage, des machines plastiques et autres.

2. Les moteurs à courant continu de petite taille série Z2 sont divisés en 11 tailles de châssis, et chaque taille de châssis a deux longueurs de noyau. Il existe trois types de moteurs à courant continu, de générateurs à courant continu et de générateurs régulateurs de tension à courant continu, qui conviennent à un environnement de travail normal. Le moteur est utilisé pour la transmission générale, le générateur est utilisé comme alimentation CC générale, et le générateur régulateur de tension est utilisé comme batterie.

3. Mode d'excitation : Le moteur est à shunt ou autre excitation avec une petite quantité d'enroulements stables.
Le générateur est une excitation complexe ou autre excitation magnétique (générateur avec une tension nominale de 230 volts) ; le générateur régulateur de tension est une excitation parallèle magnétique (sans enroulement d'excitation série).
L'autre tension d'excitation magnétique du moteur est de 110 volts ou 220 volts.
La tension nominale du moteur est de 110 volts, et il n'y a qu'une seule tension à excitation séparée de 110 volts.

4. Le moteur peut être entraîné par courroie trapézoïdale, engrenage droit ou accouplement élastique, et le roulement du moteur n'est pas utilisé pour la poussée axiale.

5. Les moteurs de la série Z2 peuvent être fabriqués en moteurs CC tropicaux humides (TH) avec des propriétés résistantes à l'humidité, à la moisissure et à la fumée pour une utilisation dans les zones tropicales humides, conformément aux exigences d'utilisation, ce qui doit être convenu séparément.
Les séries Z2 2-11# peuvent également être transformées en un mécanisme dérivé de tachymètre ZYS-A.

6. Les séries de base des moteurs de la série Z2 sont des moteurs auto-ventilés. Lorsque la tension d'induit appliquée est abaissée pour réduire la vitesse, le couple diminuera en conséquence avec la diminution de la vitesse.

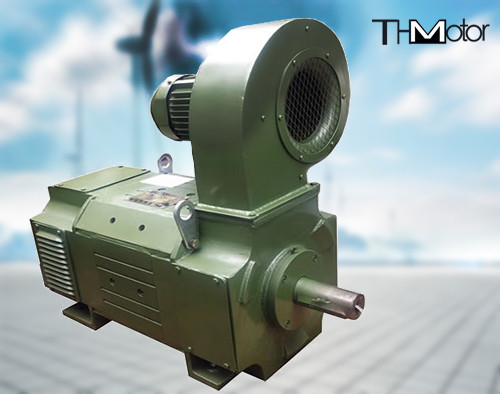

7. Les moteurs Z2 séries 6-11 peuvent également être transformés en un type de structure de soufflerie externe, et la soufflerie est installée au-dessus du couvercle d'extrémité de l'extrémité de l'arbre.

8. Les moteurs de la série Z2 sont de petits moteurs à courant continu pour un usage industriel général. Les moteurs conviennent à l'entraînement électrique avec une plage de régulation de vitesse à puissance constante ne dépassant pas 2:1 et une capacité de surcharge ne dépassant pas 1,5 fois le couple nominal. Ils peuvent être utilisés dans les machines-outils de coupe de métaux, la fabrication du papier, la teinture et le tissage, l'impression, le ciment et d'autres industries. Le générateur peut être utilisé comme alimentation, éclairage ou autre alimentation à tension constante.

Deuxièmement, la structure et le type d'installation
1. Le moteur est une extension d'arbre circulaire unidirectionnelle, selon les exigences de l'utilisateur. Peut être transformé en extension biaxiale. Les moteurs de châssis n° 1-6 peuvent transmettre le couple nominal selon le 4ème mode de transmission de l'aperçu, tandis que le châssis n° 7-11, l'extension d'arbre de l'extrémité du commutateur est entraînée par un accouplement, qui peut transmettre le couple nominal, et utilise un triangle L'entraînement par engrenage droit de type courroie ne peut transmettre que 50 % du couple nominal.
2. La position de la boîte de sortie du moteur horizontal, vue de l'extrémité de l'extension de l'arbre, est sur le côté gauche de la base de la machine. Selon les exigences de l'utilisateur, la position de la boîte de sortie peut être faite sur le côté droit de la base de la machine, mais elle doit être spécifiée lors de la commande.
3. Les moteurs CC de la série Z2 peuvent fonctionner normalement en rotation avant ou arrière.
4. Le sens de rotation des générateurs et des générateurs régulateurs de tension de la série Z2 est considéré comme étant dans le sens antihoraire depuis l'extrémité de l'extension de l'arbre. Selon les exigences d'utilisation, il peut également être transformé en générateurs ou générateurs régulateurs de tension à rotation horaire, mais cela doit être noté lors de la commande. clair.
5. Les générateurs et les générateurs régulateurs de tension de la série Z2 peuvent être fournis en tant qu'ensemble complet de groupes électrogènes assortis aux moteurs asynchrones triphasés de la série Y selon les exigences de la commande.
6. La puissance nominale du générateur régulateur de tension est la puissance à la tension moyenne (135 volts pour 110/160 volts, et 270 volts pour 220/320 volts). Lorsque la tension est supérieure à la tension moyenne, sa puissance de sortie n'est pas supérieure à la puissance nominale. Puissance, lorsque la tension est inférieure à la tension moyenne, son courant de sortie n'est pas supérieur au courant nominal.
7. Le générateur CC ou le générateur régulateur de tension CC n'est qu'un seul type de type horizontal avec des pieds sur la base.
3. Description du modèle
Z signifie "courant continu", 2 signifie la deuxième conception finalisée nationale, le numéro après le trait horizontal signifie le numéro de châssis et la longueur du noyau de fer. Dans -112, 11 représente le 11ème châssis, et 2 représente le long noyau de fer.
4. Performance du produit
1. La tension d'induit des séries de base des moteurs CC est de 1110V ; il existe deux types de 220V, et la vitesse nominale est de 3000 tr/min, 1500 tr/min, 1000 tr/min, 750 tr/min et 600 tr/min.
2. La tension nominale des séries de base des générateurs CC est de 115V et 230V, et la vitesse nominale est de 2850 tr/min, 1450 tr/min ; nfn960 tr/min, un total de 3 types.
3. La tension nominale des séries de base des générateurs CC est de 110V/160V et 220V/320V, et la vitesse nominale est de 2850 tr/min et 1450 tr/min.
4. En plus des trois séries de base de moteurs ci-dessus, la tension d'induit est de 180V, les données techniques sont présentées dans le tableau 6, et la tension d'induit est de 440V.
5. En plus des données énumérées ci-dessus, tout moteur de toute spécification peut être dérivé en d'autres niveaux de tension (mais sans dépasser la tension maximale autorisée par la spécification) et la puissance et la vitesse correspondantes, mais cela doit être négocié séparément.
