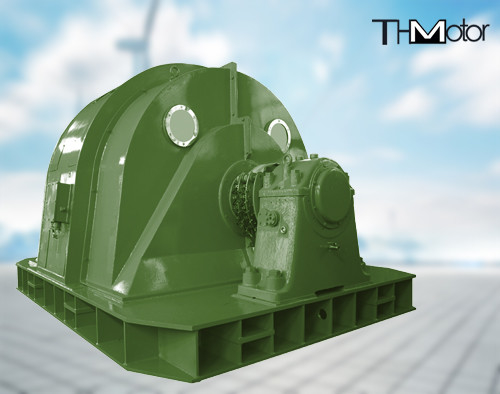

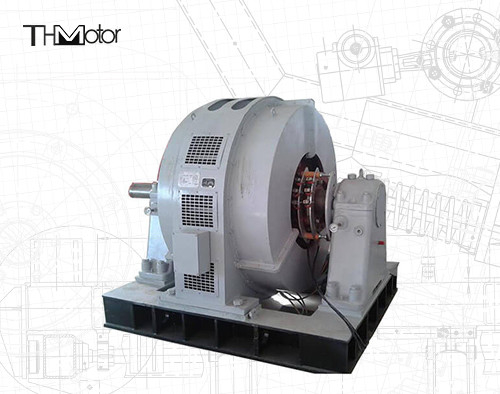

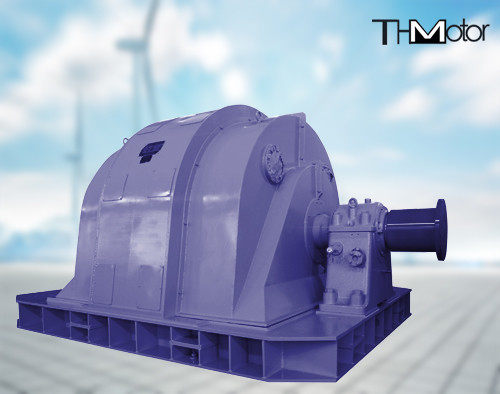

Moteur synchrone à grande échelle TDG 6kv pour usine d'acier à souffler à haute tension

Moteur synchrone à grande échelle TDG 6kv pour usine d'acier à souffler à haute tension

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: THMotor
Certification: CE
Numéro de modèle: TDMK400
Conditions de paiement et expédition:
Quantité de commande min: 1 jeu
Prix: USD 20000-100000
Détails d'emballage: emballage propre à la navigation
Délai de livraison: 70days
Capacité d'approvisionnement: 100SET/YEAR
Contact
Description de produit détaillée
Product Name: Moteur synchrone à grande échelle TDG 7800KW pour usine d'acier à souffleurs de souffle Portée de puissance: 400-15000kw
Voltage: 6KV Plage de vitesse: 100, 125, 150, 167, 187,5, 200, 250, 300r/min
Les Polonais: 60, 48, 40, 36, 32, 30, 24, 20 Fréquence: 50hz, 60hz
Méthode de refroidissement: IC01, IC37, IC81W Taux du PI: IP00, IP20, IP21, IP23, IP44, IP54, IP55
La norme: LE CEI, GIGAOCTET
Mettre en évidence:

Moteur synchrone à grande échelle TDG

,

Moteur de la centrale d'acier TDG

,

Moteur de la centrale d'acier à souffler à hauteur de 6 kW



Moteur synchrone grande échelle TDG 7800KW pour soufflerie de haut fourneau d'aciérie



Aperçu du produit



Le moteur synchrone haute puissance de la série TDG est un produit spécial adapté aux ventilateurs de frittage des aciéries, pouvant être utilisé pour alimenter d'énormes moments d'inertie de charges mécaniques, telles que les soufflantes de haut fourneau et les compresseurs à turbine à air.

La vitesse du moteur est de 1000 tr/min. Les produits avec une structure raisonnable, un rendement élevé, une perte de couple, entraînant une charge mécanique à grande inertie et des vibrations faibles, une installation et une maintenance pratiques, et d'autres caractéristiques notables.

Exigences techniques du moteur électrique, sans accord technique spécifique, le reste est conforme à la norme nationale GB755 sur les performances des machines fixes et rotatives et aux normes de la Commission électrotechnique internationale CEI.

Les dimensions mécaniques des pièces électriques, les tolérances sont conformes aux normes GB1800-1804 et aux normes internationales ISO.



Démarrage asynchrone : lorsque le mode de démarrage est utilisé, il doit s'agir d'un démarrage à tension réduite. Lors du démarrage, assurez-vous que la tension aux bornes du moteur est comprise entre 0,6 et 0,7 fois la tension nominale. Le moteur doit correspondre à des dispositifs d'excitation dédiés, assurer l'investissement en équipement et le courant d'excitation shunt fortement excité lorsqu'il est au moins 1,8 fois le courant nominal de plusieurs fois.

Démarrage à fréquence variable : lorsque la puissance électrique est supérieure à 7000 kW, le démarrage à fréquence variable est recommandé et correspond aux dispositifs d'excitation numériques privés correspondants.



Méthodes de refroidissement du moteur pour IC91W ou IC81W, moteur avec refroidisseur air-eau, le type d'installation est IM7311 ou IM1001, classe de protection du boîtier IP44. Rotor du moteur de forme saillante, pôle pour toute la structure en acier, boulon en acier allié à haute résistance pour le pôle et le pôle pour assurer un bon contact et

peut résister aux contraintes mécaniques générées lors des courses à grande vitesse.

Données techniques du moteur synchrone haute puissance de la série TDG (10 kV)



Spécifications du produit





kW



A



EFF

%

Ist

/In

Tm

/Tn

Mst

/Mn



Tp /Tn



(Jext)kg.m2



V



A



IM

2000 222 96.2 6.5 2.01 1.85 1.4 4250 56 252 7311.01
2750 304 96.7 5.5 1.78 1.6 1.16 6500 59 276 7311.02
3300 364 96.9 5.84 1.75 1.71 1.24 9700 66 268 1001.02
3500 386 97 6.46 1.81 1.89 1.37 10500 69 262 7311.05
3600 397 97 6.28 1.79 1.84 1.33 10300 69 267 7311.05
4000 440 96.5 6.18 1.92 1.66 1.27 10500 78 258 7311.07
4200 462 96.5 5.88 1.87 1.58 1.21 11250 80 266 7311.07
4300 474 96.5 5.74 1.85 1.54 1.18 12500 81 269 7311.07
4600 506 96.5 5.37 1.79 1.44 1.11 14200 84 280 7311.07
5000 549 97.3 6.7 1.96 1.74 1.39 13500 91 268 7311.08
5300 582 97.3 6.33 1.91 1.64 1.31 13500 94 277 7311.08
6600 725 97.4 5.58 1.71 1.54 1.21 16250 109 344 7311.09
6900 758 97.3 5.34 1.68 1.47 1.16 17000 113 356 7311.09
7400 812 97.45 5.80 1.70 1.61 1.26 17000 120 344 7311.11
7800 855 97.5 5.51 1.66 1.52 1.2 / 124 357 7311.11



Chaque série de moteurs

Moteur synchrone à grande échelle TDG 6kv pour usine d'acier à souffler à haute tension 0



Notre service après-vente

Moteur synchrone à grande échelle TDG 6kv pour usine d'acier à souffler à haute tension 1



Emballage du produit

Moteur synchrone à grande échelle TDG 6kv pour usine d'acier à souffler à haute tension 2



Certifications

Moteur synchrone à grande échelle TDG 6kv pour usine d'acier à souffler à haute tension 3
