TAW 10000V moteur synchrone sans balai AC pour moulin à charbon ciment 1000r/min

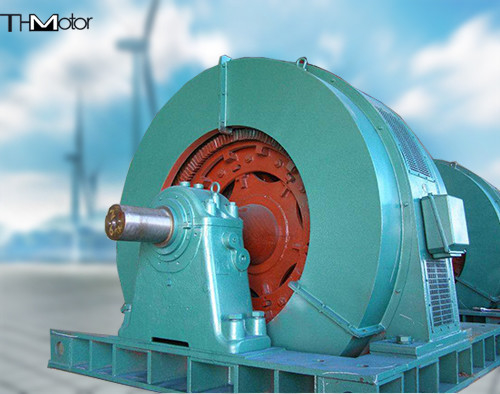

Grand moteur synchrone sans balais à courant alternatif TAW pour broyeur à charbon dans l'industrie du ciment

Paramètres techniques :
Tension nominale : 3000V, 6000V, 10000V
Plage de puissance : 500 kW ~ 6300 kW
Fréquence nominale : 50 Hz
Quota : S1
Vitesse synchrone : 1500, 1000 tr/min
Classe d'isolation : Classe F
Hauteur d'axe : 630 mm
Efficacité : convenue par l'utilisateur et le fabricant
Facteur de puissance : 0,9 (inductif)
La valeur garantie du rapport du couple de décrochage au couple nominal à la tension nominale est de 1,7
La valeur garantie du rapport du couple de blocage au couple nominal à la tension nominale est de 1,0
La valeur garantie du rapport du couple d'accrochage au couple nominal à la tension nominale est de 0,7
La valeur garantie du rapport du courant de rotor bloqué au courant nominal à la tension nominale est de 7,0
Caractéristiques techniques
La conception optimisée du circuit d'air, du circuit magnétique et du circuit électrique confère au moteur de bonnes performances électriques, un faible bruit électromagnétique et une efficacité et une économie d'énergie supérieures.
Conception logicielle tridimensionnelle, complétée par le logiciel d'analyse ANSYS, utilise la méthode des éléments finis pour analyser le champ électromagnétique, le champ structurel, le champ thermique, etc., afin d'assurer la haute fiabilité du moteur.
Avec une structure de pôle magnétique solide, il peut être utilisé pour entraîner des charges à grande inertie de rotation telles que les machines de frittage et les ventilateurs dans les aciéries.
La méthode de démarrage du moteur adopte un démarrage progressif, et le schéma de démarrage est déterminé en fonction du couple résistant et du moment d'inertie de la charge.
Champ d'application
Il peut être utilisé pour entraîner des équipements à grand moment d'inertie tels que des ventilateurs, des pompes et des compresseurs.
