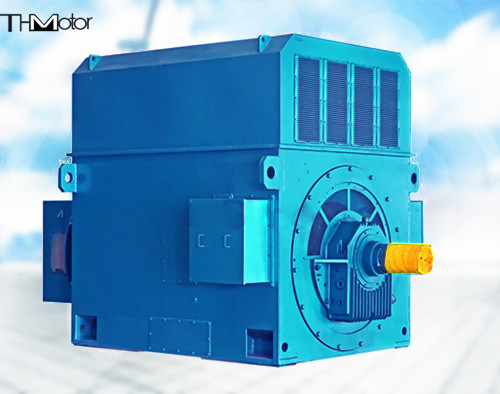

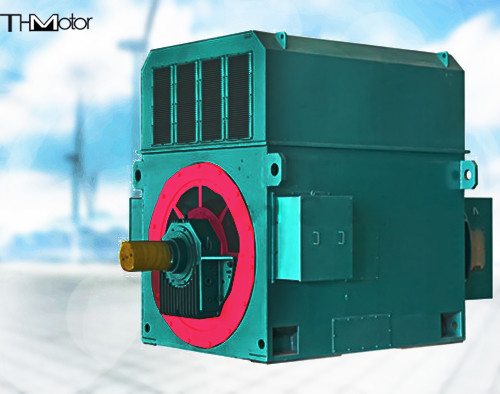

STYB à l'épreuve des flammes aimant permanent moteur synchrone à fréquence variable

Variateur de fréquence pour moteur synchrone à aimant permanent antidéflagrant de mine STYB

Aperçu du produit

La série STYB de moteurs synchrones à aimant permanent antidéflagrants à fréquence variable (appelés tambours électriques à aimant permanent) est adaptée à l'environnement souterrain des mines de charbon avec des mélanges explosifs de méthane et de poussière de charbon. Le moteur adopte le grade antidéflagrant Exd IMb, qui est un moteur synchrone à aimant permanent spécial à basse vitesse et à couple élevé pour les convoyeurs à courroie d'exploitation minière souterraine. ; Le tambour électrique à aimant permanent entraîne directement la courroie sans aucun lien de transmission intermédiaire, ce qui améliore la fiabilité du système, raccourcit la chaîne de transmission, améliore l'efficacité et réduit le taux de défaillance.
Environnement applicable
● Température ambiante -5℃～40℃ ;
● L'altitude ne dépasse pas 1000 m et la pression atmosphérique de la mine est de (0,08～0,11) Mpa ;
● L'humidité relative de l'air ne dépasse pas 95 % (à 25℃) ;
● Dans les environnements où il existe un danger d'explosions de gaz et de poussières de charbon ;
● Le niveau de pollution est de 3 ;

● Lieux sans vibrations ni chocs importants.

Le système d'entraînement du convoyeur à courroie d'origine avant la mise à niveau :

composant de base
Tambour électrique à aimant permanent + convertisseur de fréquence

Caractéristiques et avantages du système
1. Sûr et fiable. Structure simple, multiples de surcharge élevées, contrôle vectoriel, pratiquement sans entretien.
2. Basse vitesse et couple élevé. La vitesse du système est faible, le couple de sortie est important et le fonctionnement est stable.
3. Haute efficacité et économie d'énergie. Utilisation d'une excitation à aimant permanent, haute efficacité, facteur de puissance élevé.
4. Il est pratique pour le contrôle centralisé et peut être sans surveillance.

Plan de transformation
1. La rénovation peut être réalisée dans l'atelier au sol ou sur le site souterrain. Le temps d'installation et de mise en service est de 8 à 10 heures.
2. Retirez le "moteur asynchrone + réducteur + accouplement hydraulique + interrupteur, etc." d'origine et remplacez-le par "moteur synchrone à aimant permanent + convertisseur de fréquence".
3. Retirez le "tambour principal de la courroie + réducteur + accouplement hydraulique + moteur asynchrone + interrupteur, etc." d'origine et remplacez-le par "tambour électrique synchrone à aimant permanent + convertisseur de fréquence".

Recommandation de schéma
Prenez le convoyeur à courroie DSJ100/63/2×75 comme exemple :
1. Dans un rayon de 500 mètres, il est transporté sur une route de niveau, en utilisant un tambour électrique à aimant permanent à fréquence variable, qui est entraîné par une seule machine.
500-1000 mètres, transport sur route de niveau, utilisez un tambour électrique à aimant permanent à fréquence variable, double entraînement.
2. Pour le transport dans une galerie inclinée, le moteur synchrone à aimant permanent à connexion directe est sélectionné et le mode d'entraînement à une ou deux machines est adopté.
3. Les clients peuvent également fournir des paramètres de la galerie et notre société concevra professionnellement la solution optimale.
