Moteur électrique asynchrone triphasé 10kv 6kv de produit pétrochimique de YKK400 YKK630

Industrie pétrochimique de moteurs électriques de tension de Ykk400 Ykk630 10kv 6kv Mediumhigh

Les moteurs électriques à haute tension moyens de Ykk400 Ykk630 10kv 6kv est le dernier produit développé par notre société sur la base de digérer et d'absorber la conception domestique et étrangère et les technologies manufacturières. Sur la base de la série originale de Y, cette série de produits a apporté beaucoup d'améliorations, les innovations et les améliorations pour faire les résultats du produit davantage ont optimisé, la structure plus raisonnable et fiable, et les dernières méthodes de conception sont employées dans le processus de conception, tel que des méthodes de conception tridimensionnelles, l'analyse par éléments finis, etc., le son sérieux et rationalité ont atteint un nouveau niveau, et c'est une nouvelle génération plus concurrentielle des produits asynchrones triphasés à haute tension de moteur. Notre société a sollicité un brevet de modèle d'utilité pour ce produit. Brevet # : ZL022262180.

La conception de cette série de moteurs a les caractéristiques du point de départ élevé, des conditions élevées et de la fiabilité élevée. La structure mécanique adopte une structure de haut-fiabilité qui a été vérifiée pendant longtemps en Chine. Le système d'isolation adopte également un niveau élevé et un système de haut-condition pour assurer la représentation d'isolation du moteur. L'opération à long terme sans vieillissement, la vie de moteur est considérablement améliorée, et les paramètres d'optimisation du traitement dépassent les sous-conditions des normes nationales correspondantes.

[Description de produit]
Les moteurs asynchrones triphasés à haute tension à haute efficacité de série de YKK satisfont la demande du marché des moteurs avec des niveaux plus élevés de protection. Deuxièmement, le produit a la polyvalence forte et est devenu un produit de courant principal, qui peut être employé pour remplacer les moteurs de série démodés originaux de JK. Le moteur est soudé par toutes les plaques d'acier, avec la structure raisonnable, et le dessus a un refroidisseur air-air avec la bonne représentation de dissipation thermique. En même temps, il adopte la pression de vide de VPI plongeant la peinture, qui a l'excellente représentation d'isolation et la longue durée de vie. Le moteur peut être transformé en moteur à haute efficacité, qui est le principal produit favorisé par le pays. Le marché est extrêmement large, et il a les prestations économiques et sociales significatives.

[Normes applicables de produit]
JB/T10315.2-2013 (6KV), Q/WN.206-2014 (10KV)
[États d'utilisation]
1. endroits applicables : environnement d'intérieur ou extérieur, non-dangereux de gaz ;
2. température ambiante : -15~+40℃ ;
3. altitude : pas plus de 1000m ;
4. méthode d'installation : IMB3, IMB35
5. catégorie de protection : IP44, IP54, IP55 ;
6. classe d'isolation : F, H.
Caractéristiques structurelles de moteur à haute tension de YKK

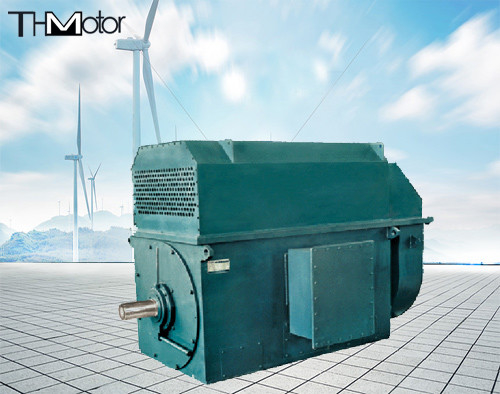

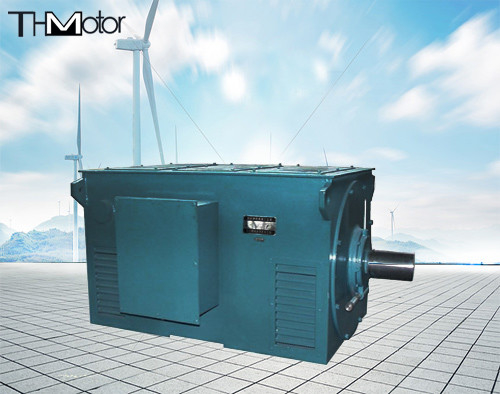

Le moteur à haute tension de YKK adopte la structure en forme de boîte, et le cadre est soudé par la plaque d'acier, qui est légère dans le poids et bonne dans la rigidité. Les moteurs à haute tension de YKK sont les moteurs asynchrones de cage fermée avec un refroidisseur air-air sur le dessus du moteur.
L'enroulement de redresseur est fait d'isolant résistant à la chaleur classe de la f, le dessus est sûrement serré, et le moteur à haute tension de YKK a la bonne performance d'isolation et la force mécanique par le plongement de pression de vide.
Le rotor du moteur à haute tension de YKK adopte une structure d'écureuil-cage avec la fonte d'aluminium fiable ou les conducteurs de cuivre. Il y a deux types d'incidences : roulements et incidences de glissement, qui dépendent de la vitesse et de la puissance du moteur.
L'utilisation du moteur à haute tension de YKK
Des moteurs à haute tension de YKK peuvent être utilisés pour conduire de diverses machines générales, comme : compresseurs, pompes, fans, broyeurs, coupant des machines-outils, des machines de transport et tout autre matériel mécanique. Il est employé comme moteur dans diverses entreprises industrielles et extrayantes telles que des mines, l'industrie de machines, et des centrales. Les ventilateurs, les moulins de charbon, les laminoirs, les treuils, etc. ont employé pour traîner devraient être spécifiés en passant commande.
Format standard de moteur à haute tension de YKK
Tension : 6000V, 50Hz
Classe de protection : La série de YKK est IP44 ou IP54
Classe d'isolation : F
Système de fonctionnement : S1 (continu)
Méthode de refroidissement : La série de YKK est IC611
Forme d'installation : IMB3
Méthode de connexion de moteur : Y (trois terminaux sortants dans la boîte de jonction, la boîte de jonction vue de l'extrémité d'extension de l'axe principal est situés du côté droit de la base de machine)
Environnement d'utilisation
Altitude : pas plus de 1000m
Température de l'air ambiante : pas plus le ℃ de 40 et aucune poussière sérieuse, la température de l'air ambiante minimum n'est -15 le ℃ pour les moteurs à haute tension de YKK avec des roulements, et le ℃ 5 pour des moteurs avec des incidences de glissement.
Il n'y a aucun gaz corrosif et explosif dans le ciel (il peut également être transformé en moteur dans des secteurs de la chaleur humide ou de plateau)
