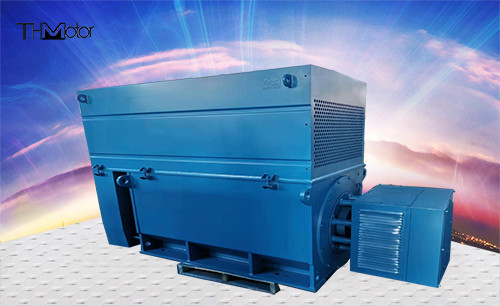

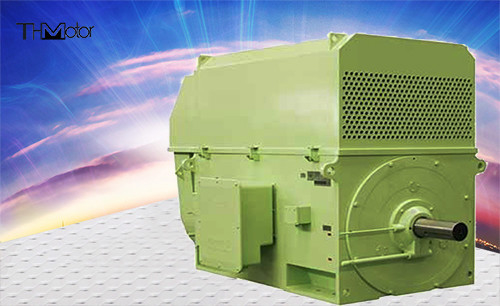

moteur à courant alternatif à haute tension triphasé de moteur à induction à C.A. de cage d'écureuil 6000kw 6kv 10kv

Moteur asynchrone triphasé à courant alternatif haute tension 6 kV 10 kV

Aperçu du produit

Conditions de base pour le fonctionnement normal des moteurs de la série YXKS :

a. L'altitude ne dépasse pas 1000 m ;

b. La température ambiante maximale ne dépasse pas 40 °C et la température ambiante minimale est de 15 °C pour les moteurs avec roulements, de 5 °C pour les moteurs avec roulements propres et de 5 °C pour les moteurs de la série YXKS ;

c. Pour les moteurs de la série YXKS, la température de l'eau de refroidissement à l'entrée du refroidisseur ne dépasse pas 33 °C et la température minimale est de 5 °C ;

d. La température relative maximale moyenne du mois le plus humide est de 90 % et la température minimale moyenne du mois ne dépasse pas 25 °C ;

e. La fréquence du réseau est de 50 Hz ± 1 % ;

f. La plage de variation de la tension de fonctionnement ne dépasse pas ± 5 % de la tension nominale ;

g. La puissance nominale du moteur est en service continu SI.

YX est la série de base, le niveau de protection est P23 et la méthode de refroidissement est C01. La protection supérieure du châssis est supprimée et différents couvercles de protection ou refroidisseurs sont installés) pour dériver des moteurs avec différents niveaux de protection et méthodes de refroidissement, tels que le refroidissement air-eau YXKS, YXQF (protection climatique), refroidissement air-air YXKK et autres moteurs de série.

Le moteur adopte la structure de type boîte populaire au niveau international, le châssis et le couvercle d'extrémité sont soudés par des plaques d'acier, avec une bonne rigidité, un poids léger, et l'intérieur du moteur peut être observé et touché après avoir retiré le couvercle de protection [ou le refroidisseur, ce qui est pratique pour l'installation et la maintenance du moteur.

Le stator adopte une structure à emboîtement externe. L'enroulement du stator est fait d'un matériau isolant de classe F et d'un matériau anti-corona, et l'extrémité de l'enroulement est fixée par un processus de liaison spécial, qui est ferme et fiable. En conséquence, le moteur a d'excellentes performances d'isolation fiables, une résistance aux lacs et aux chocs. Cette série de moteurs H400-H710 utilise tous des cales magnétiques, et les commandes qui nécessitent des cales non magnétiques ne sont pas acceptées.

La plupart des rotors à cage d'écureuil de cette série de moteurs utilisent des rotors à barres de cuivre. Les rotors à barres de cuivre à cage d'écureuil adoptent une technologie de soudage avancée et fiable et sont fixés dans les rainures pour assurer un fonctionnement en douceur. Une petite quantité de rotors en aluminium moulé est utilisée.

Il existe deux types de roulements : roulement et palier lisse. Cela dépend de la puissance et de la vitesse du moteur. Le niveau de protection du type de base est P44. Si le moteur a un niveau de protection plus élevé, le niveau de protection du roulement augmentera également.

Les moteurs avec une structure de roulement ont des dispositifs de ravitaillement et de vidange d'huile sans arrêt et sont équipés d'outils de ravitaillement spéciaux.

La boîte de sortie principale est une structure scellée et le niveau de protection est IP54. Une est installée sur le côté droit du moteur à partir du côté droit de la prolongation de l'arbre, et peut également être installée sur le côté gauche selon les besoins de l'utilisateur. Le trou d'entrée de la boîte de sortie peut être tourné vers le haut, le bas, la gauche et la droite. Il y a une borne de terre séparée à l'intérieur de la boîte.
