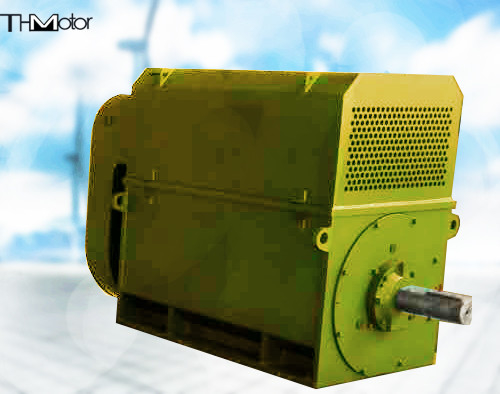

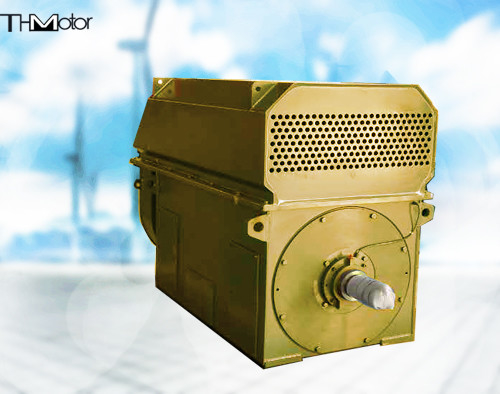

Grand moteur synchrone du CEI gigaoctet TDMK

Moteur TDMK (TM) série TDMK600-32/2150 10KV

Vue d'ensemble du produit

Le moteur est horizontal.
Extension cylindrique de l'arbre, autres formes de dessin (sans clé) sont facultatives.
Base de soudage en tôle, base de type boîte en option.
Adopter un roulement coulissant (type de couvercle d'extrémité ou type de siège), lubrification composée (ou lubrification composée + top d'huile haute pression).
L'anneau de glissement est situé à l'extérieur du roulement à l'extrémité de l'extension non axiale, et il y a une position d'installation du codeur à l'extrémité de l'arbre tournant.Le couvercle de l'anneau de glissement est fixé au couvercle de fin.
Vu de l'extrémité de l'extension de l'arbre, la boîte de jonction principale, la boîte de jonction de mesure,et le câblage du chauffage sont situés sur le côté droit de la base de la machine (ou le côté gauche selon les exigences de l'utilisateur).
Un refroidisseur air-eau avec ventilateur de refroidissement est installé sur le dessus (ou sur le côté) du cadre de type boîte.
Avec plaque de fond et boulons d'ancrage, optionnellement avec plaque de fond et boulons d'ancrage, le contrat de commande nécessite des instructions spéciales.

Description des paramètres du moteur de la série TDMK500-36/2600 10KV
(1) Les paramètres nominaux du moteur sont des valeurs nominales continues basées sur le système de fonctionnement S1;
(2) Voltage nominal: les niveaux de tension courants sont les suivants: 600V, 690V, 1200V, 1650V, 3150V, 3300V, 6600V, 10000V;
(3) Fréquence nominale: 50 Hz ou 60 Hz,
(4) Grade vert absolu: grade F.
(5) Facteur de puissance nominale: 0,9 (leader)
(6) Les points de mesure de température standard du moteur sont configurés comme suit:
1. élément de mesure de température de l'enroulement du stator pt100, 2 pour chaque phase, 6 au total;
2. élément de mesure et de levage pt100, 1 roulement avant et 1 roulement arrière,
(7) La tension nominale du chauffe-eau d'arrêt est de 380 V, 220 V peuvent être sélectionnés,
(8) Le rapport entre le couple de sortie et le couple nominal à la tension nominale: 1.6
La valeur du rapport entre le couple d'arrêt et le couple nominal à tension nominale: 0.6
Le rapport entre le couple d'entraînement et le couple nominal à tension nominale: 0.6
La valeur du rapport entre le courant du rotor verrouillé et le courant nominal à la tension nominale: 6.5.
